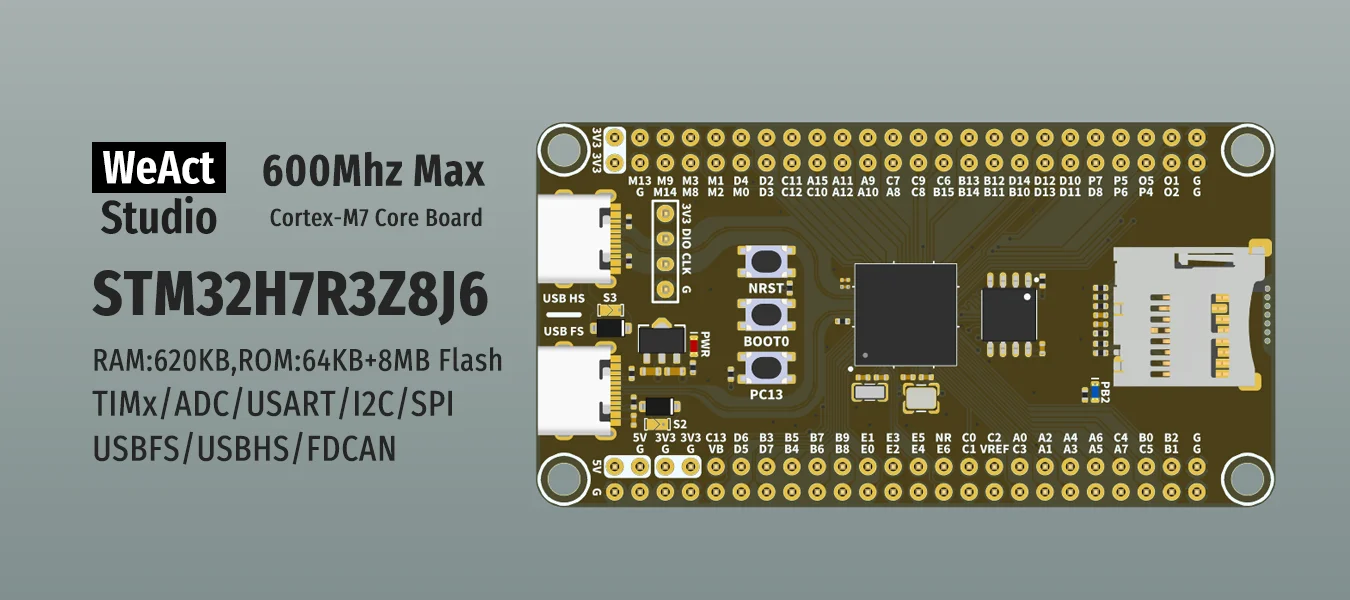

STM32H7R3Z8J6: высокопроизводительный микроконтроллер Cortex-M7

Основные моменты

• Мощное ядро: Arm Cortex-M7 на частоте до 600 МГц, с 32 КБ-эш-память с инструкциями + 32 КБ-память для передачи данных эффективно справляется со сложными задачами в промышленных/автомобильных/IoT-сценариях.

• Богатые периферийные устройства: Комплексные интерфейсы ввода-вывода и связи для гибкого расширения внешнего устройства.

Ключевые характеристики периферийного устройства

• Общий ввод/вывод: 94 контактов (144-упаковка UFBGA, 1,71-3,6 В), настраиваемые как вход/выход/альтернативный/аналоговый режим.

• АЦП: 2 модуля (12- бита, по 17 каналов каждый) поддерживает одиночную/непрерывную выборку, синхронизацию по таймеру для высокоточного сбора аналогового сигнала.

• ЦАП: 1 модуль (12-битный) выходное напряжение, генерация сигналов с таймером для аудио/аналогового управления.

• Последовательные интерфейсы:

  • 3 ИСПОЛЬЗОВАНИЕ (синхронизация/синхронизация, высокоскоростная передача); 5 UART (синхронизация, общее использование с низкой задержкой).

  • 6 SPI (многоглавный/ведомый, частичная I2S-настройка); 3 I2C (высокоскоростное, автоматическое согласование адреса).

  • 4 I2S (стереоаудио, совместимый с кодексами/амперми).

• Шина и хранилище: 2 модуля CAN FD (надежная промышленная/автомобильная шина); 1 OCTO-SPI (поддерживает флэш-память NOR/NAND для хранения большой емкости).

• Специальные периферийные устройства: RNG (безопасные случайные цифры); Hash + ECDSA-PKA (быстрое шифрование); CORDIC (ускоряет математические вычисления); Цифровой фильтр (модулятор Holl-Δ/поддержка микрофонов).

• USB и Ethernet: 1 USB HS PHY (калиброванный HSI48, стабильный USB); 1 Ethernet (IIoT/подключение смарт-устройств).

18 расширенных таймеров

• 4x 32-битные генеральные таймеры: 32-битный счетчик, 16-битный дозаколлер ШИМ/входной захват/кодер четырехъядер, совместимость с DMA.

• 7x 16-битные общие таймеры: 1 ШИМ управления двигателем (дополнительный выход, программируемое мертвое время); 6 стандартных таймеров (базовое время/ШИМ, возможность синхронизации).

• 5 таймеров малой мощности: Работает в режиме остановки/режима ожидания, запускает пробуждение системы (идеально подходит для устройств с батарейным питанием).

Надежная система часов

• 6 источников часов: HSI (до 64 МГц, по умолчанию); HSE (4-48 МГц, высокая точность); HSI48 (48 МГц, с USB-выделением); LSI (~32 кГц, IWDG); LSE (32,768 кГц, RTC); CSI (~4 МГц, резервное копирование ШПЧ малой мощности).

• 3 ФАПЧ: 1 основной PLL (поддерживает ядро 600 МГц); 2 периферийных ФАПЧ (без сердечника).Вход: 1-16 МГц, умножение: 4-512.

• Безопасность и эффективность: CSS (автоматическое переключение на HSI при сбое + NMI); 3 независимых блока питания (динамическое управление тактовой частотой); Часы APB до 200 МГц (стабильная периферийная работа).

DataLink

• https://github.com/WeActStudio/WeActStudio.STM32H7R3Zx_CoreBoard
